DPKVM高清視頻編碼器

DY-EX1M22DP

產品概括

4K KVM over IP高清視頻編碼器，是一款以IP為主通過網線連接的KVM視頻信號延長器。采用over IP KVM解決方案的專業功能，可通過內部網絡從遠程USB控制發送端訪問電腦系統。

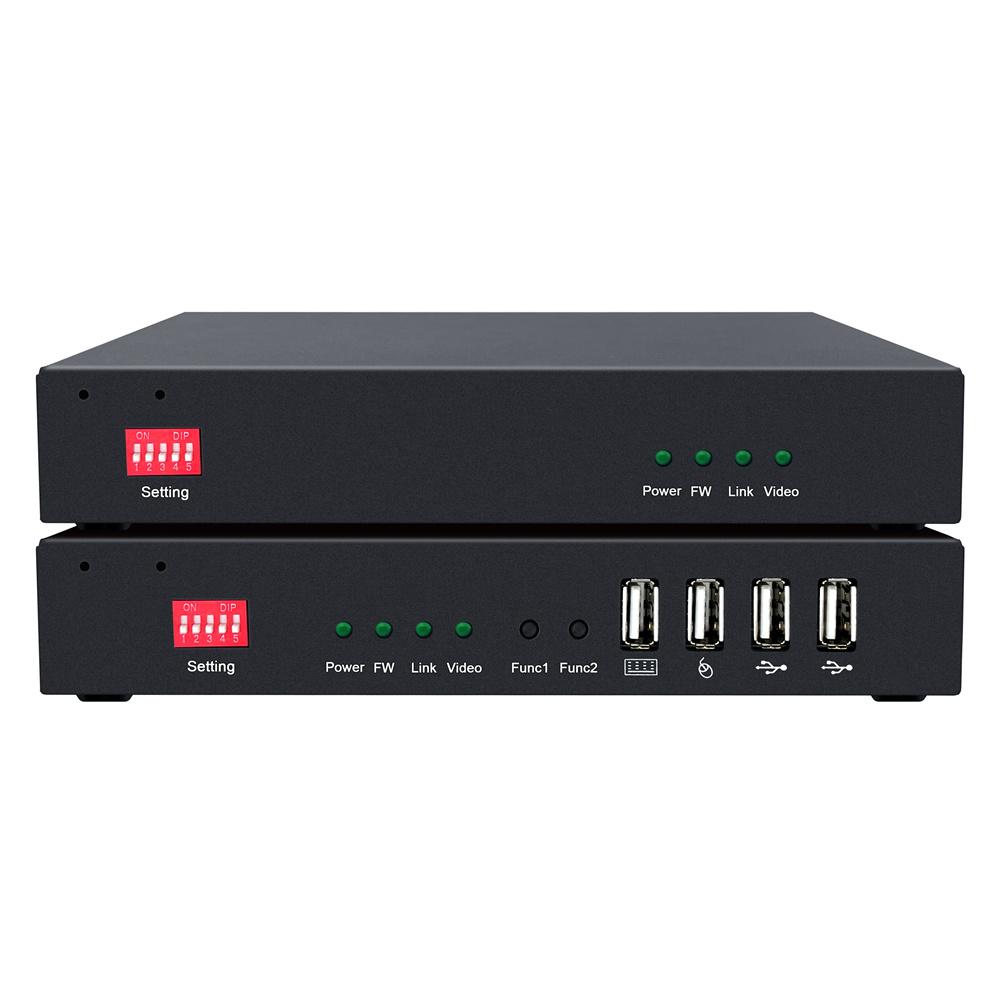

DY-FX1M22D - 副本.jpg

DPKVM高清視頻編碼器

1. 整合DP視頻信號、USB鍵盤鼠標控制信號、USB2.0HUB功能（U盤、U KEY、打印機、移動硬盤、觸摸屏等USB設備）、RS232接口信號、音頻雙向信號、RJ45網口, 鐵殼機身于一體的網絡超清視頻KVM延長器；

2. 采用千兆數字編碼技術，把設備的本地發送端連接電腦主機的DP視頻信號和USB控制信號等，通過網線連接至延長器的接收端，可延長150米，用戶可以在接收端使用操作電腦。

3. 支持4K x 2K影像分辨率（最高可達3840 x 2160），提供超卓的影像顯示畫面。同時以極低延時的傳輸能力提供優質的視頻畫質?？梢詮V泛應用于教育、銀行證券、醫療、保密辦公等領域。

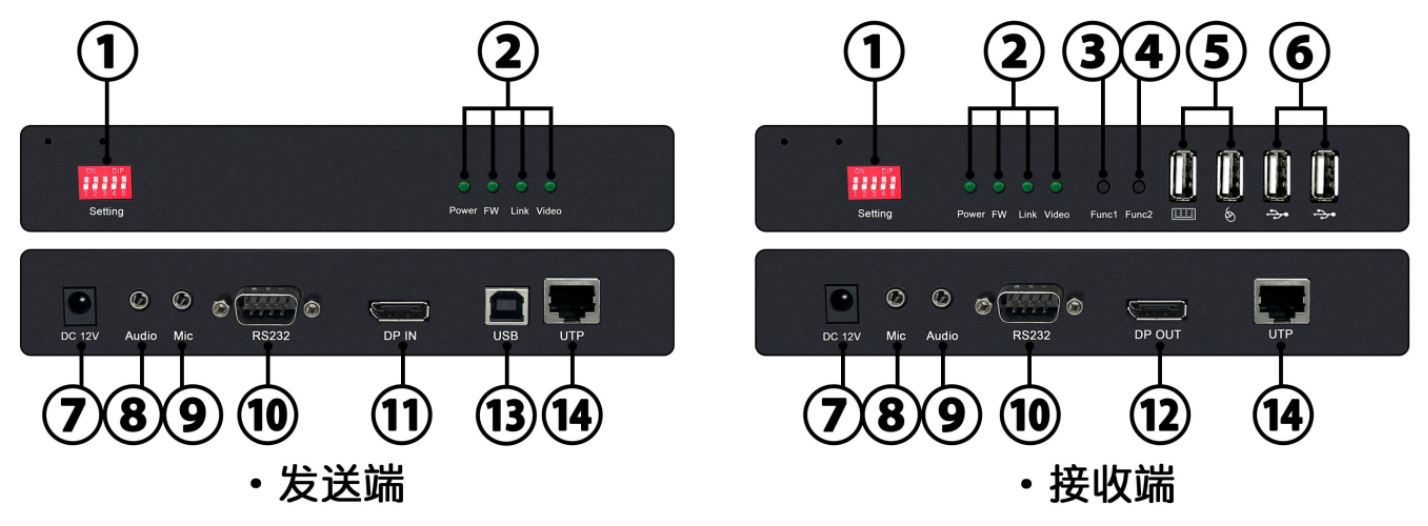

接口示意圖

序號	接口名稱	接口說明
①	Setting	撥碼開關：用于更改設備的 ip 地址，ip 地址一樣的發送端和接收端才能正常握手（出廠默認全部撥下）
②	Power	電源信號燈：常亮，表示電源接通
	FW	工作指示燈：閃爍，設備正常工作
	Link	連接信號燈：常亮，表示發送端與接收端連接成功
	Video	視頻信號燈：常亮，視頻信號接通
③	Func1	確認鍵：確認鍵
④	Func2	OSD功能鍵： EDID，波特率，設備 IP 和Mac地址
⑤	鍵盤鼠標	USB鍵盤鼠標接口
⑥	USB	USB2.0HUB：支持USB2.0設備
⑦	DC12V	電源口：DC12V直流電輸入
⑧	Audio	正向音頻口：發送端音頻輸入，接收端音頻輸出
⑨	Mic	反向音頻口：接收端音頻輸入，發送端音頻輸出
⑩	RS232（選配）	DB9針串口：波特率115200，向下兼容
?	DPIN	視頻信號輸入，與主機或服務器連接（可訂購DP/HDMI/DVI/VGA接口的延長器）
?	DPOUT	視頻信號輸出，與顯示器連接（可訂購DP/HDMI/DVI/VGA接口的延長器）
?	USB B型口	發送端使用USB線連接主機或服務器
?	RJ45網口	RJ45網口：標準延長150米，極限距離可達200米

功能特性

●采用千兆數字編碼技術，圖像清晰流暢延時??；

●獨立雙向音頻傳輸

●DP數字音頻和DP音頻分離功能

●USB 2.0 HUB功能（U盤、打印機、無線鍵鼠、觸摸屏等USB設備）；

●通過RJ45網口信號傳輸，可延長150米

●熱插拔設計，即插即用；

●支持3840 x 2160@30Hz，并向下兼容多種常規分辨率；

●超強4個USB接口設計，支持大容量USB設備使用需求；

●可過交換機、也可以直連

●可混搭，發送端可以與不同視頻信號接口的接收端連接

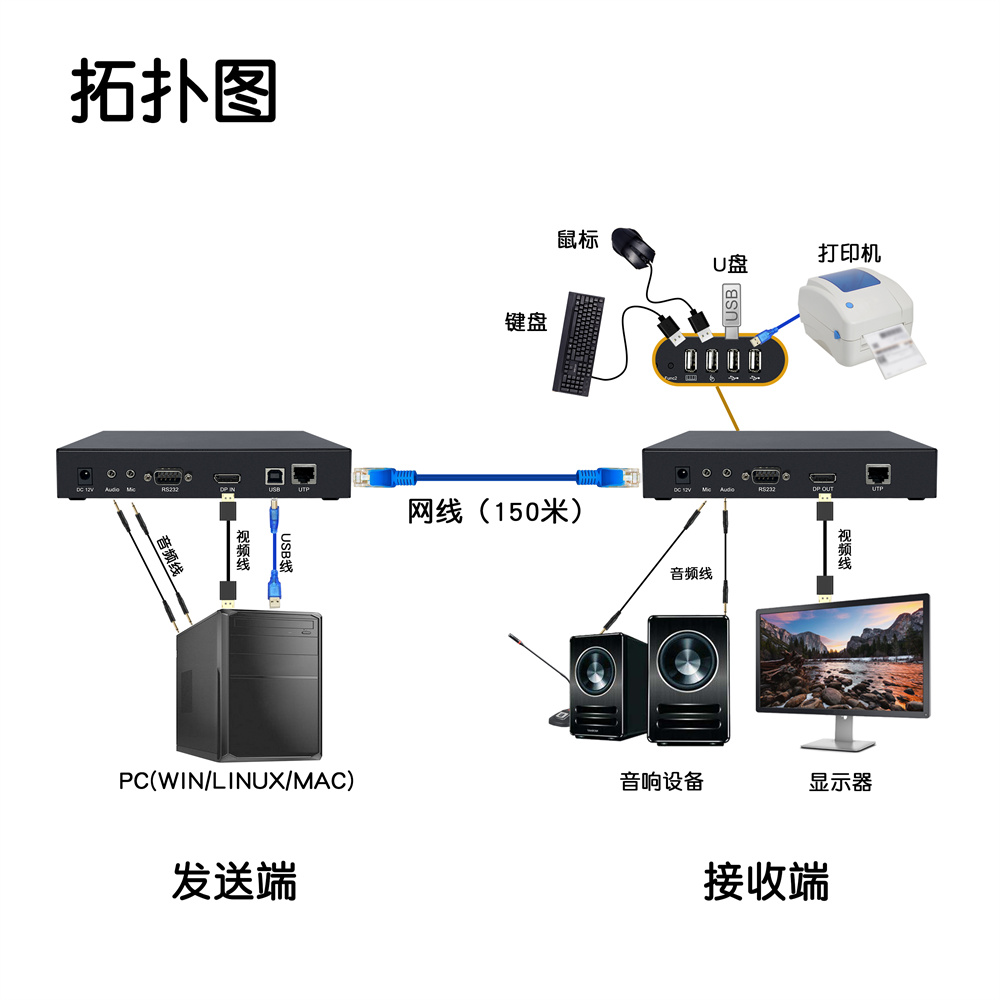

連接示意圖


個性化功能定制

產品	功能
標準版	4K+高清DP接口+4USB2.0+音頻
串口版	4K+高清DP接口 +4USB2.0+音頻+RS232
USB1.1功能	4K+高清DP接口 +2USB2.0+音頻+2USB1.1
遠程開關機	4K+高清DP接口 +4USB2.0+音頻+遠程開關機

裝配清單

感謝您使用我公司產品，打開包裝請先清對產品裝箱單

產品裝箱明細單：

√ KVM延長器發送端	一臺
√ KVM延長器接收端	一臺
√ 視頻線	一條
√ 音頻線	一條
√ USB A對B線	一條
√ 12V/2A電源適配器	兩個
√ 保修卡合格證	各一份

連接操作

1.首先確認發送端和接收端的撥碼開關的編碼是否一致

2.發送端使用標準視頻線、USB線、音頻線連接受控主機；

3.接收端連接顯示器、音頻設備、USB鍵盤鼠標及USB設備；

4.發送端與接收端之間通過網線線連接（可過交換機）；

5.接通發送端及接收端電源；

6.發送端與接收端通過指示燈顯示連接狀態；

7.支持熱插拔，不需KVM關閉電源即可隨時增加或移除受控設備；

8.跨平臺支持，支持Windows、Linux和Sun等主流操作系統。

注：更改撥碼后需要斷電重啟設備

產品參數

發送端	接收端
連接端口	DP視頻接口*1	DP視頻接口*1
	RS232串口*1（功能選配）	RS232串口*1（功能選配）
	USB B型口*1	USB A型口*4
	音頻接口*1	音頻接口*1
	麥克風接口*1	麥克風接口*1
	RJ45網口*1	RJ45網口*1
指示燈	Video指示燈*1	Video指示燈*1
	Link指示燈*1	Link指示燈*1
	Power指示燈*1	Power指示燈*1
	FW指示燈*1	FW指示燈*1
分辨率	最大支持38402160@30Hz 19201080@60Hz	最大支持38402160@30Hz 19201080@60Hz
電源	DC電源接口*1	DC電源接口*1
電源	12V2A	12V2A
工作環境	推薦工作溫度：0~50°C	推薦工作溫度：0~50°C
	存儲溫度：-20~60°C	存儲溫度：-20~60°C
	濕度0~90% RH, 無凝結	濕度0~90% RH, 無凝結
物理特性	鐵殼	鐵殼
物理特性	尺寸 18510533（LWH）mm	尺寸 18510533（LWH）mm


	發送端	接收端
連接端口	DP視頻接口*1	DP視頻接口*1
	RS232串口*1（功能選配）	RS232串口*1（功能選配）
	USB B型口*1	USB A型口*4
	音頻接口*1	音頻接口*1
	麥克風接口*1	麥克風接口*1
	RJ45網口*1	RJ45網口*1
指示燈	Video指示燈*1	Video指示燈*1
	Link指示燈*1	Link指示燈*1
	Power指示燈*1	Power指示燈*1
	FW指示燈*1	FW指示燈*1
分辨率	最大支持38402160@30Hz 19201080@60Hz	最大支持38402160@30Hz 19201080@60Hz
電源	DC電源接口*1	DC電源接口*1
電源	12V2A	12V2A
工作環境	推薦工作溫度：0~50°C	推薦工作溫度：0~50°C
	存儲溫度：-20~60°C	存儲溫度：-20~60°C
	濕度0~90% RH, 無凝結	濕度0~90% RH, 無凝結
物理特性	鐵殼	鐵殼
物理特性	尺寸 18510533（LWH）mm	尺寸 18510533（LWH）mm
