分類：無縫切換器
描述：

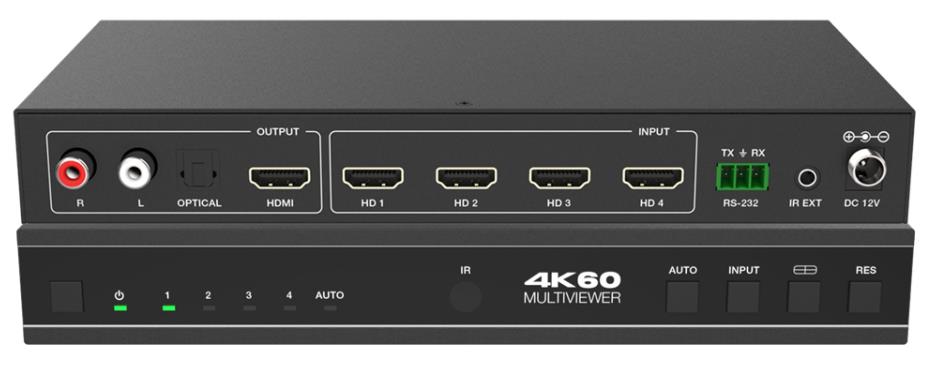

概述本款4K60 4x1 多畫面無縫超高清視頻切換器的設計旨在為單個屏幕上的多個信號 源支持更高的輸出分辨率 (4K@60)。 它可以將多達四個視頻信號組合到一個超高清或高清顯示器上。 用戶可以管理每個輸入，并在單個顯示器上創建四個輸入的組合搭配， 以及調整任何一個輸入的位置。此產品支持8種顯示模0755 86120002
概述
本款4K60 4x1 多畫面無縫超高清視頻切換器的設計旨在為單個屏幕上的多個信號 源支持更高的輸出分辨率 (4K@60)。 它可以將多達四個視頻信號組合到一個超高清或 高清顯示器上。 用戶可以管理每個輸入，并在單個顯示器上創建四個輸入的組合搭配， 以及調整任何一個輸入的位置。此產品支持8種顯示模式，在模式范圍內，用戶可以自 由切換4路高清輸入，它能夠?qū)崿F(xiàn)單畫面顯示和單屏顯示多畫面的功能。
本產品支持高達4K@60 (RB) 的全范圍輸入視頻分辨率，及支持外部音頻分配系統 的音頻解嵌(音頻通過模擬和光纖音頻口輸出)。
可以通過前面板按鍵、紅外遙控器、 OSD菜單導航、上位機軟件和RS-232串口指 令來操作本產品。
功能特性
☆ 符合HDMI 2.0b和HDCP 2.2 / 1.x規范
☆ 支持18Gbps視頻帶寬
☆ 輸入輸出視頻分辨率高達4K@60Hz
☆ 音頻格式支持LPCM, AC3, DD+, DTS, DTS-HD, 最大到7.1聲道
☆ 支持在輸入通道之間無縫切換并在單個超高清顯示器上組合多個圖像 ☆ 8種顯示模式：SINGLE, PIP, PBP (1), PBP (2), Triple (1), Triple (2), Quad (1),
Quad (2)
☆ 單畫面顯示模式支持無縫切換
☆ 多畫面顯示模式支持快速切換
☆ 支持音頻剝離，通過模擬和光纖音頻口輸出
☆ 支持音量控制和音頻獨立選擇
☆ OSD菜單導航高級設置
☆ 智能EDID管理
☆ 可通過前面板按鍵、紅外遙控器、OSD菜單導航、上位機軟件和RS-232串口指令
控制
☆ 設計合理，便于安裝

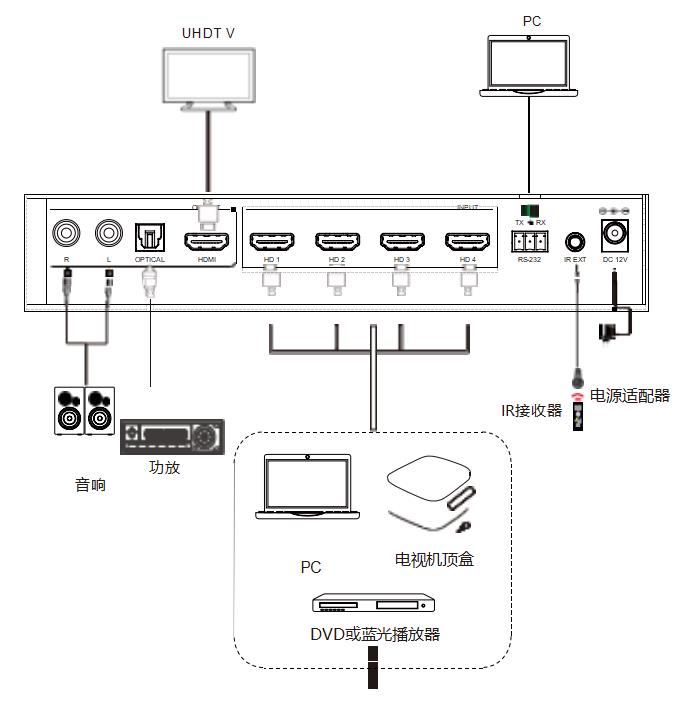

拓撲圖
參數規格 | |
HDMI兼容 | HDMI 2.0b |
HDCP兼容 | HDCP 2.2 / 1.x |
視頻帶寬 | 18Gbps |
視頻分辨率 | 高達4K@60Hz |
紅外電平 | 5Vp-p |
紅外頻率 | 定頻38KHz |
顏色空間 | RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
顏色深度 | 8bit |
音頻格式 | HDMI音頻: PCM2.0/5.1/7.1CH, Dolby Digital/Plus, DTS, DTS High Res 模擬音頻: PCM2.0 光纖音頻: Dolby Digital, DTS 5.1, PCM2.0 |
靜電保護 | 人體模型：±8kV (空氣放電) , ±4kV (接觸放電) |
連接 | |
輸入端口 | 4 x HDMI IN [Type A, 19-pin母口] |
輸出端口 | 1 x HDMI OUT [Type A, 19-pin母口] 1 x L/R OUTPUT [RCA] 1 x OPTICAL OUTPUT [S/PDIF] |
控制端口 | 1 x RS-232 [3pin-3.81mm鳳凰端子] 1 x IR EXT [3.5mm立體聲迷你接口] |
參數規格 | |
外殼 | 金屬外殼 |
顏色 | 黑色 |
尺寸 | 220mm (長) × 100mm (寬) × 30mm (高) |
重量 | 620g |
供電電源 | 輸入：AC 100~240V 50/60Hz 輸出：DC 12V/2.5A (US/EU標準, CE/FCC/UL認證) |
電源功耗 | 10W(最大值) |
操作溫度 | 0°C ~ 40°C / 32°F ~ 104°F |
儲存溫度 | -20°C ~ 60°C / -4°F ~ 140°F |
相對濕度 | 20~90% RH (無凝結) |
參數規格 | |
HDMI兼容 | HDMI 2.0b |
HDCP兼容 | HDCP 2.2 / 1.x |
視頻帶寬 | 18Gbps |
視頻分辨率 | 高達4K@60Hz |
紅外電平 | 5Vp-p |
紅外頻率 | 定頻38KHz |
顏色空間 | RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
顏色深度 | 8bit |
音頻格式 | HDMI音頻: PCM2.0/5.1/7.1CH, Dolby Digital/Plus, DTS, DTS High Res 模擬音頻: PCM2.0 光纖音頻: Dolby Digital, DTS 5.1, PCM2.0 |
靜電保護 | 人體模型：±8kV (空氣放電) , ±4kV (接觸放電) |
連接 | |
輸入端口 | 4 x HDMI IN [Type A, 19-pin母口] |
輸出端口 | 1 x HDMI OUT [Type A, 19-pin母口] 1 x L/R OUTPUT [RCA] 1 x OPTICAL OUTPUT [S/PDIF] |
控制端口 | 1 x RS-232 [3pin-3.81mm鳳凰端子] 1 x IR EXT [3.5mm立體聲迷你接口] |
參數規格 | |
外殼 | 金屬外殼 |
顏色 | 黑色 |
尺寸 | 220mm (長) × 100mm (寬) × 30mm (高) |
重量 | 620g |
供電電源 | 輸入：AC 100~240V 50/60Hz 輸出：DC 12V/2.5A (US/EU標準, CE/FCC/UL認證) |
電源功耗 | 10W(最大值) |
操作溫度 | 0°C ~ 40°C / 32°F ~ 104°F |
儲存溫度 | -20°C ~ 60°C / -4°F ~ 140°F |
相對濕度 | 20~90% RH (無凝結) |
